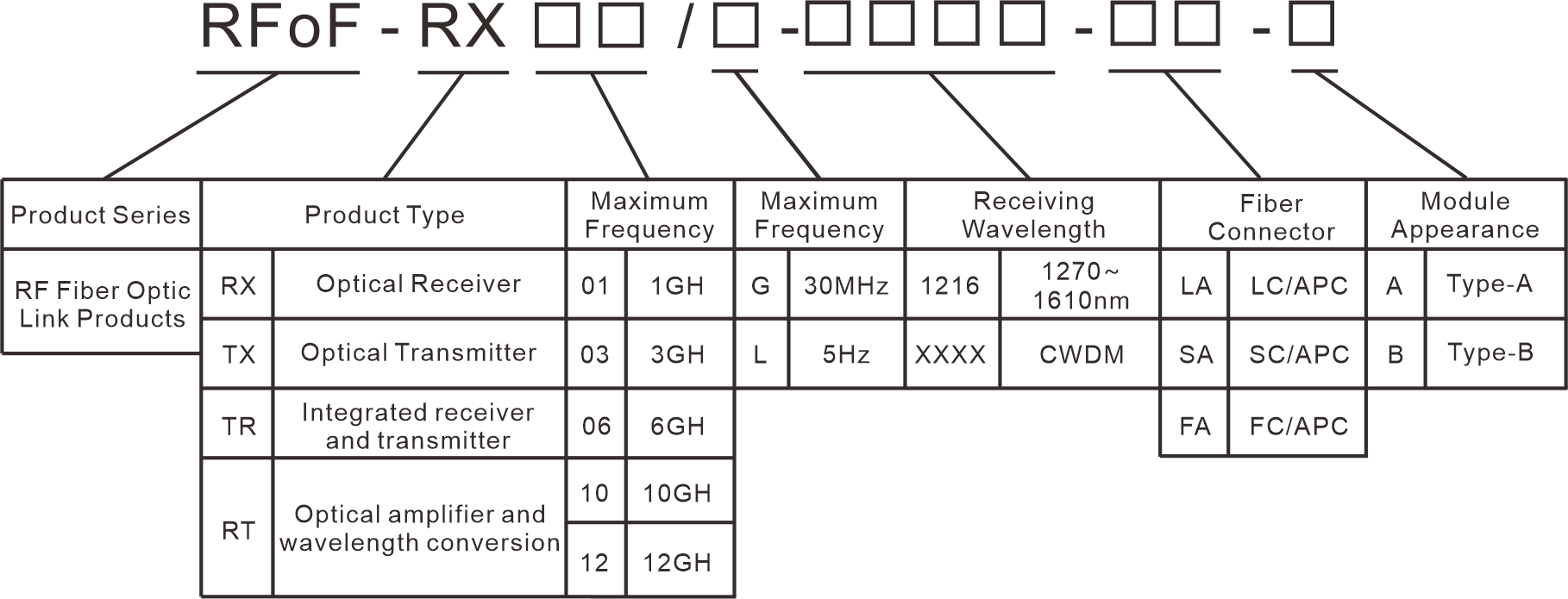

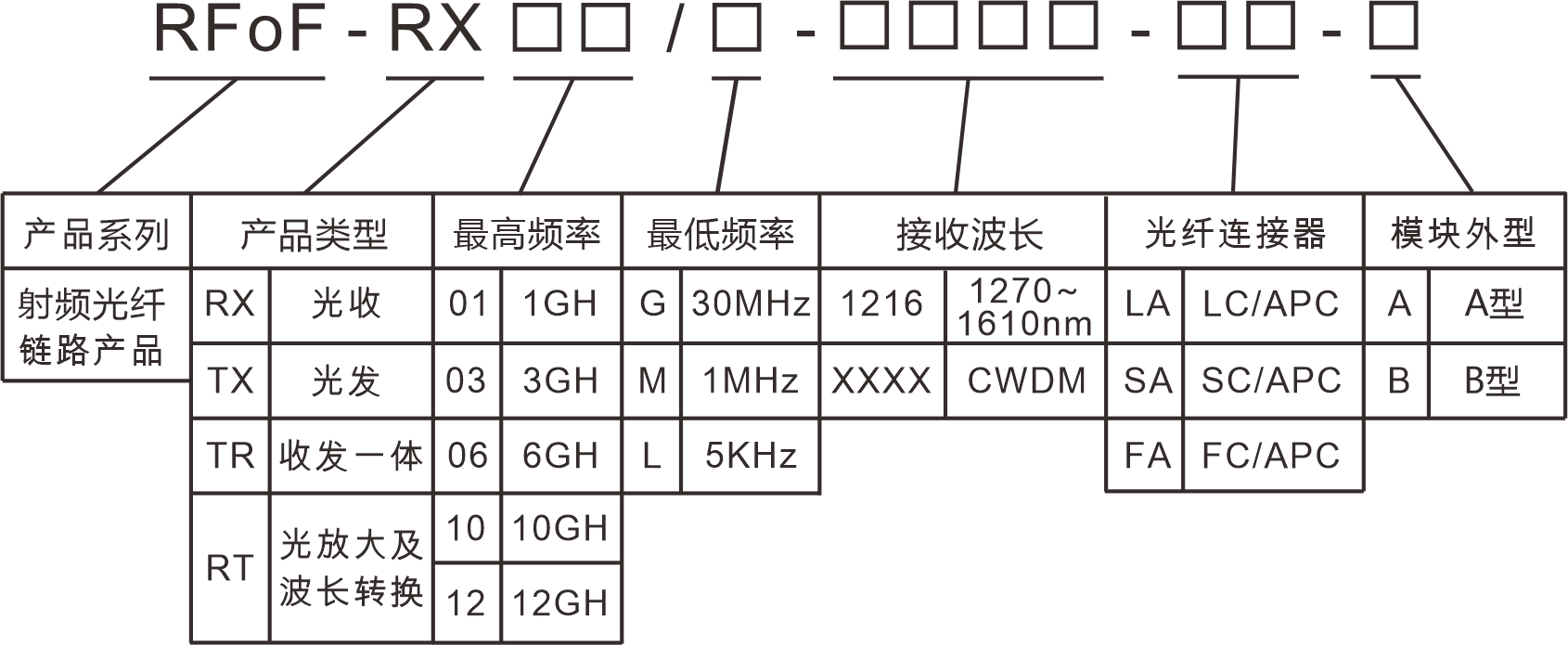

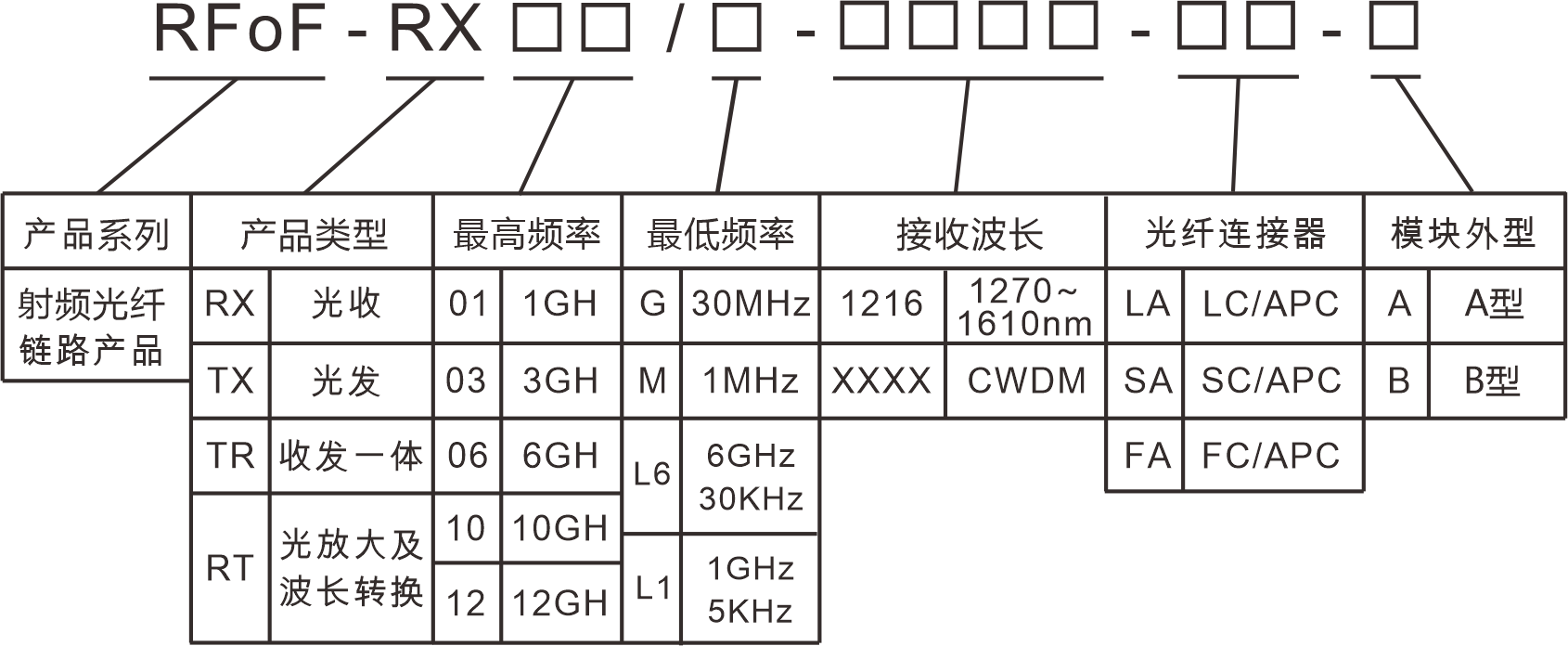

订货信息
在线留言

光泰RFoF系列产品，以其优异的性能和成本价格优势，可以满足宽带射频光纤技术在各种场景的应用。公司愿和运营商，系统集成商加强合作，为微波光电子技术各种应用场景，共同研发生产更多的产品和解决方案。

RFoF-RX是一款最高截止频率可达12GHz的宽带射频光纤接收模块。产品采用高线性PIN光接收管。由于避免了同轴电缆的限制，极大提高了信号的传输质量和可靠性。可广泛应用于卫星通信，北斗/GPS信号传输，远程天线和长距离模拟光纤通信。

性能			指标			补充
性能			Min.	Typ.	Max.	补充
光学特性	接收波长范围	(nm)	1270		1610
	接收特定波长	（nm）		xxxx		内置CWDM
	接收光功率范围	(dBm)	-10		+3	模拟信号
	响应度	(A/W)	0.85
	光反射损耗	(dB)	55			APC
	光纤连接器		LC/APC，FC/APC，SC/APC			可选
RF 特性	-3dB最低截止频率	(MHz)	30			通用
	-3dB最低截止频率	(KHz)		5		订制
	-3dB最高截止频率	(GHz)		1.0		RX01
				3.0		RX03
				6.0		RX06
				10.0		RX10
				12.0		RX12
	带内平坦度(FL)	(dB)		±0.5	±0.75	RX01
				±1.0	±1.5	RX03
				±1.5	±2.2	RX06
				±2.2	±2.8	RX10~12
	RF回波损耗	(dB)		-16	-12	RX01
				-12	-10	RX03
				-10	-7	RX06
				-10	-5	RX10~12
	RF输出功率(TX)	(dBm)		5
	RF工作阻抗	(Ω)		50
	RF 连接器		SMA-F
通用特性	供电电压（DC）	（V）		+12
	工作电流	(mA)		200
	工作温度	(℃)	-20		+75
	储存温度	(℃)	-40		+85
	相对湿度	(%)	5		95

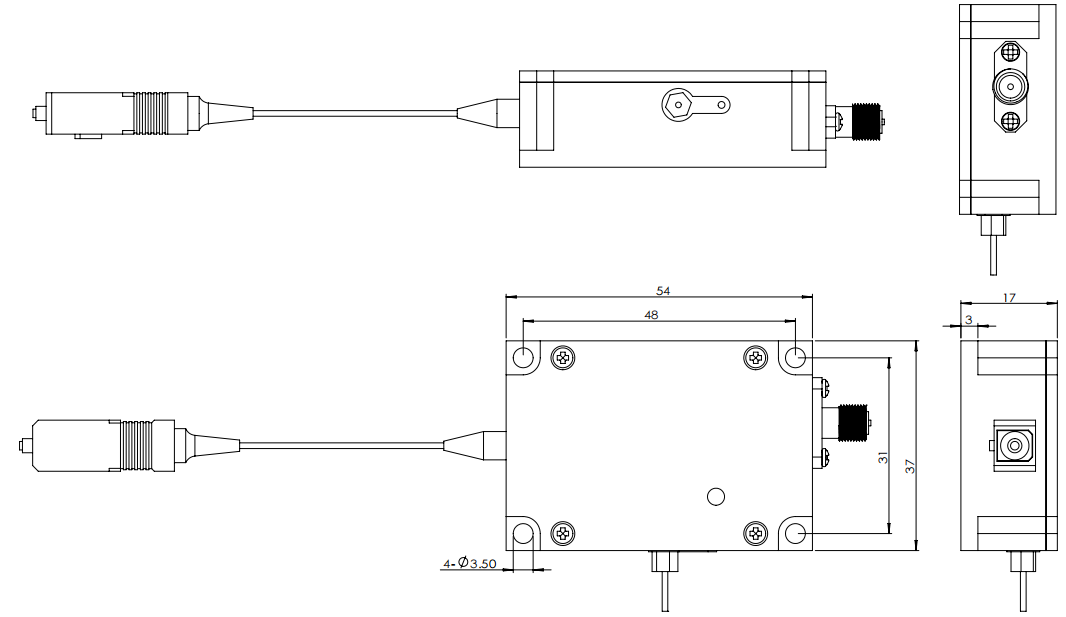

	外型尺寸（WxDxH)	(mm)	37x54x17			A型

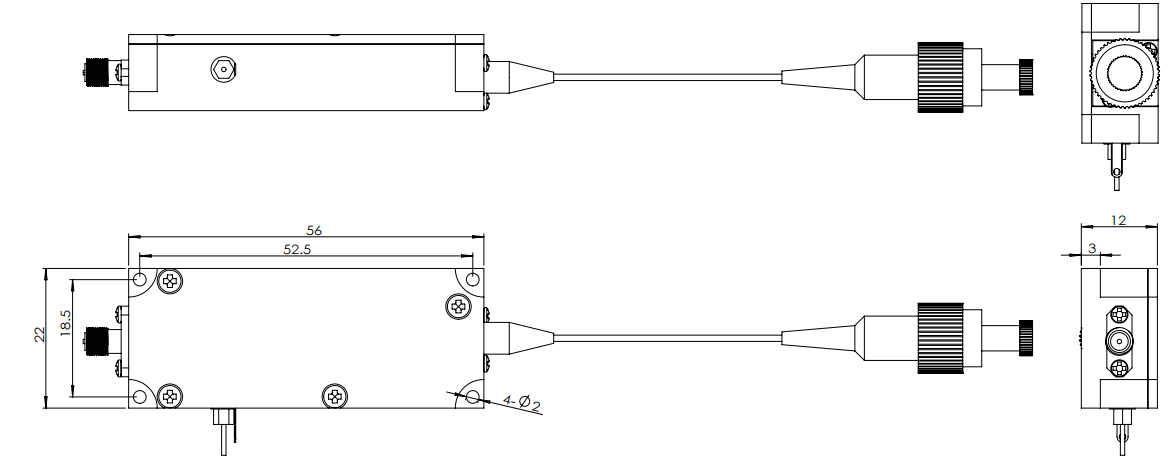

	外型尺寸（WxDxH)	(mm)	22x56x12			B型
