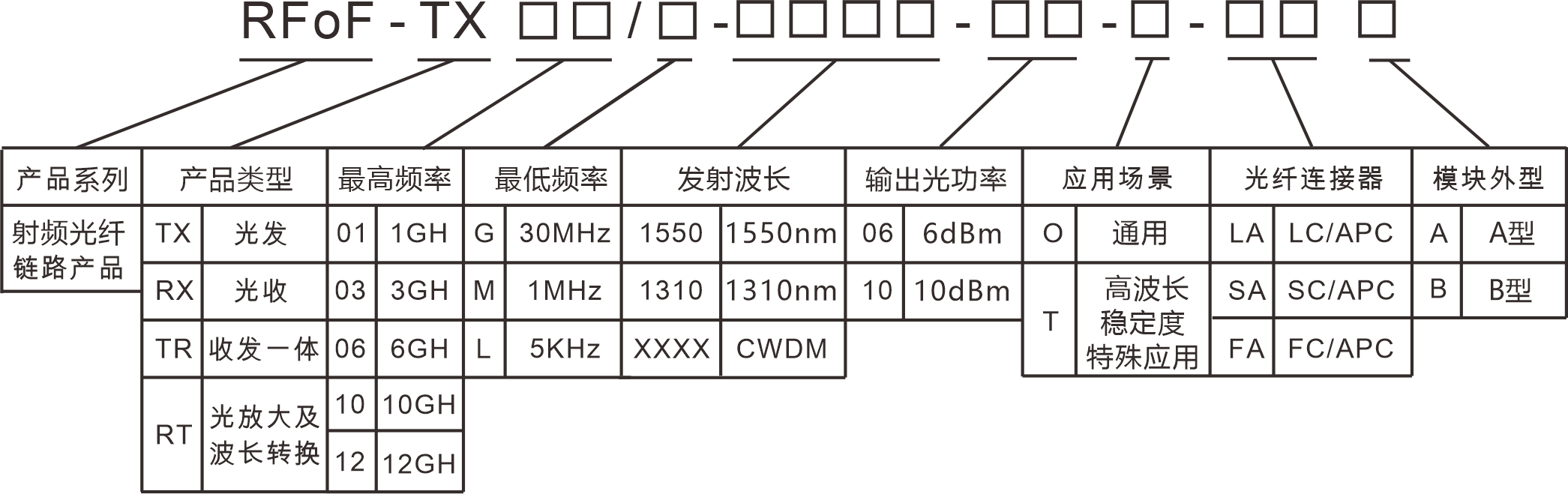

订货信息
在线留言
光泰RFoF系列产品,以其优异的性能和成本价格优势,可以满足宽带射频光纤技术在各种场景的应用。公司愿和运营商,系统集成商加强合作,为微波光电子技术各种应用场景,共同研发生产更多的产品和解决方案。
RFoF-TX是一款最高截止频率可达12GHz的宽带射频光纤发射模块。产品采用高线性DFB激光器,直接调制。由于避免了同轴电缆的限制,极大提高了信号的传输质量和可靠性。可广泛应用于卫星通信,北斗/GPS信号传输,远程天线和长距离模拟光纤通信。
◉
多种CWDM波长可选
◉
模拟信号,直接调制
◉
超小型、低功耗
◉
发射模块采用高线性的DFB激光器
◉
最高频率可选12GHz或更高20GHz
◉
优异的成本价格优势
◉
远程天线、分布式天线系统
◉
长距离模拟光纤通信
◉
4G / 5G / WiMAX光纤直放站(隧道,坑道)
◉
保密通信
◉
北斗/GPS信号传输
◉
OFDM光纤传输系统
◉
微波光电子学
性能
指标
补充
Min.
Typ.
Max.
光学特性
工作波长
(nm)
1310
O-Band
1550
C-Band
1270
xxxx
1610
CWDM
输出光功率
(dBm)
6
可选订10 dBm
边摸抑制比 SMSR
(dB)
45
输出光隔离 ISO
(dB)
30
光反射损耗
(dB)
55
APC
光纤连接器
SC/APC
LC/APC,FC/APC可选
高波长稳定度
(pm)
1
T型
RF 特性
-3dB最低截止频率
(MHz)
30
通用
(KHz)
5
订制
-3dB最高截止频率
(GHz)
1.0
TX01
3.0
TX03
6.0
TX06
10.0
TX10
12.0
TX12
带内平坦度(FL)
(dB)
±0.5
±0.75
TX01
±1.0
±1.5
TX03
±1.5
±2.2
TX06
±2.2
±2.8
TX10~12
RF回波损耗
(dB)
-16
-12
TX01
-12
-10
TX03
-10
-7
TX06
-10
-5
TX10~12
RF输出功率()
(dBm)
-5
+3
RF工作阻抗
(Ω)
50
RF 连接器
SMA-F
通用特性
供电电压(DC)
(V)
+12
工作电流
(mA)
500
工作温度
(℃)
-20
+65
储存温度
(℃)
-40
+85
相对湿度
(%)
5
95
外型尺寸(WxDxH)
(mm)
37x54x17

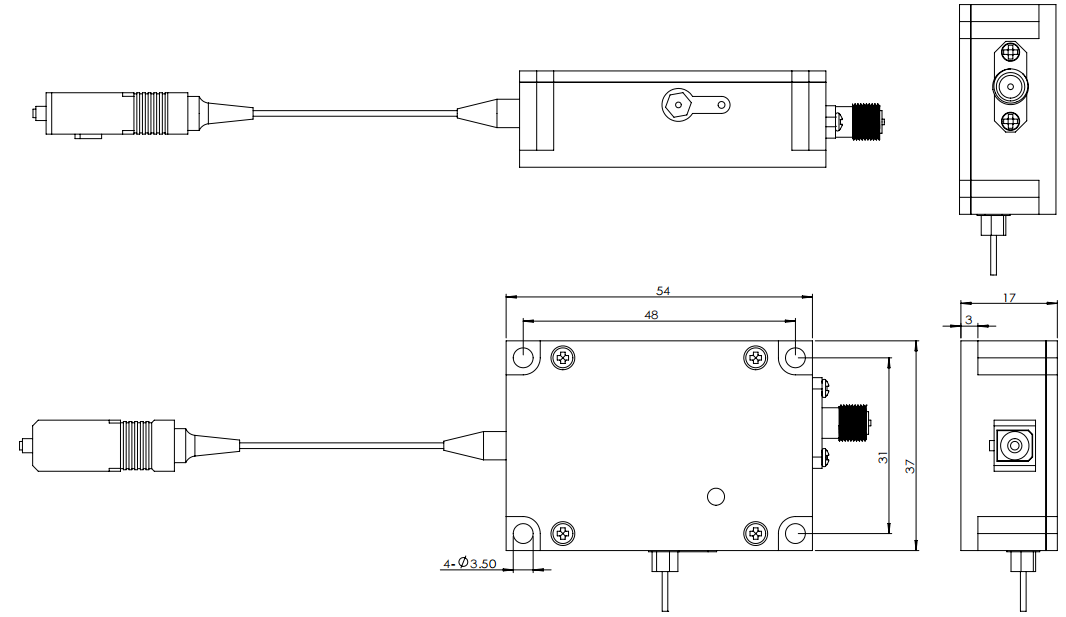

A型
22x56x12

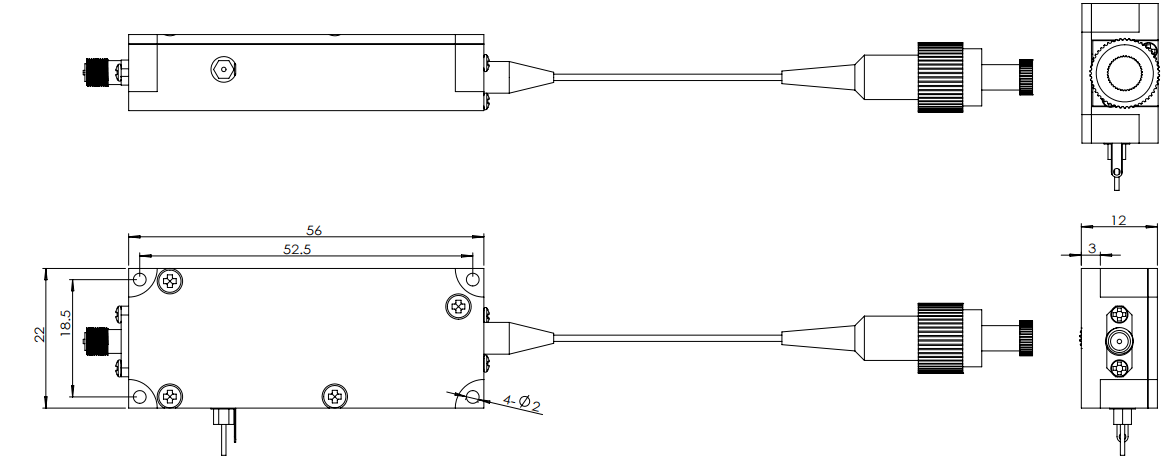

B型
A型
B型
