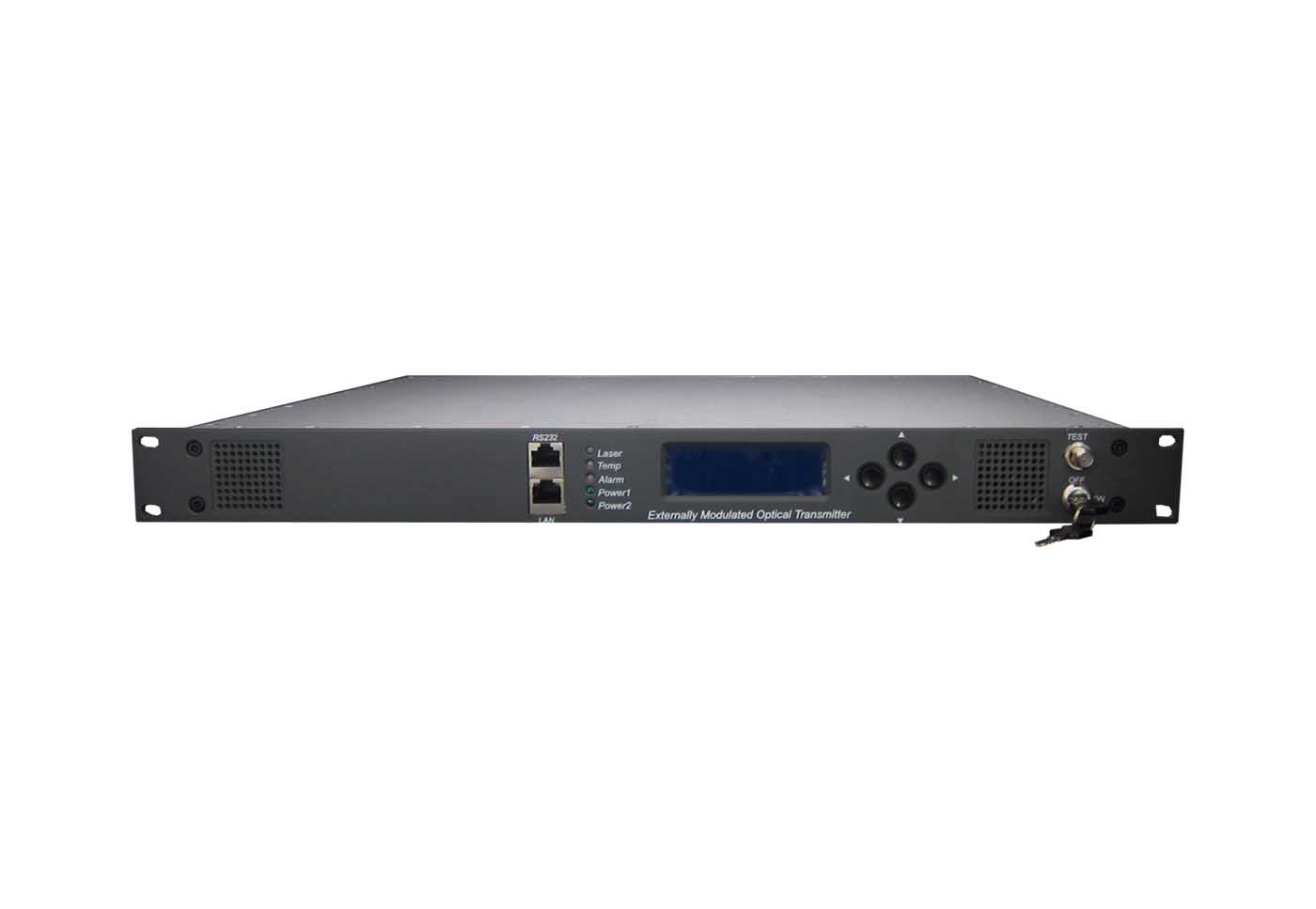

GDS-6000 是一款工作于950~6000MHz的宽带微波直调式光发射机，该机通过内部频率叠加，可以在一根光纤，高质量地传输4SAT-IF 4路卫星电视信号。通过FTTH、FTTB，可为众多用户提供最多四颗卫星上高质量的卫星直播电视服务。

GDS-6000 光工作波长可选择1310nm或1550nm。选用1550nm工作波长，可使用EDFA & EYDFA，实现大面积覆盖。可与任何FTTx PON技术兼容，实现多路卫星电视和英特网的三网融合。

GDS-6000 可选择1550nm ITU-T标准波长，实现DWDM系统应用，可在一根光纤上传输 8SAT-TV、12SAT-TV 或 16SAT-TV。

GDS-6000 的SAT-IF输入信号，可以采用4颗不同卫星的SAT-IF信号，也可以采用单颗卫星的4SAT-IF信号。采用单颗卫星的4SAT-IF，可采用Quattro LNB 4SAI-IF输出高频头，如UX-QT。

GDS-6000 采用高线性宽带微波直调式DFB Laser。优异的激光器APC、ATC控制，完善的SNMP、RS232接口。高性能、高灵活性、高可靠性和业界优异的性能价格比，是用户理想的选择。

◉ 950~6000MHz射频工作带宽

◉ 一根光纤上同时传输多达4颗卫星的SAT-IF卫星电视信号

◉ 1550nm可使用EDFA、YEDFA，可与任何FTTx PON兼容

◉ 1550nm可选择ITU-T标准波长，适用DWDM系统应用

◉ 4个SAT-IF输入接口，均可向LNB供电，均带+18V或+13V供电切换，实现水平与垂直极化选择

◉ 4个SAT-IF输入接口，两个接口为High Band（22KHz）,两个接口为Low Band（0Hz）

◉ 高线性宽带微波直调式DFB Laser

◉ Laser APC、ATC

◉ 电信级的安全可靠性和网络管理

◉ SNMP支持远程管理和控制

◉ 业界优异的性能价格比

◉ FTTH、FTTB（4 SAT-TV）

◉ Triple-play（4SAT-TV & Intranet）

性能					指标			补充
性能					Min.	TyP.	Max.	补充
光学特性	工作波长			(nm)	1290	1310	1330	13
					1547		1563	CR
					1528		1543	CB
					1528.77		1563.86	XX (ITU标准波长)
	激光器类型				DFB
	激光器等级				1M
	边摸抑制比			(dB)	35	45
	等效噪声强度			(dB/Hz)	155
	输出光功率			(dBm)	2	6	10
	SBS			(dBm)	18			1550nm, 25Km Fiber
	反射损耗			(dB)	40	45		FC/PC, SC/PC
	反射损耗			(dB)	55	60		FC/APC, SC/APC
	光纤连接器				SC/APC			可选FC/APC, SC/PC, FC/PC
频率特性	IF输入频率	VL		(MHz)	950		1950
		VH			1100		2150
		HL			950		1950
		HH			1100		2150
	4SAT-IF叠加工作频率范围			(MHz)	950		6000
	带内增益平坦度			(dB)	-2.0		+2.0
	40MHz增益平坦度			(dB)	-0.5		+0.5
	IM2			(dB)	40			2 tone measurement, OMI=20% per carrier
	IM3			(dB)	40			2 tone measurement, OMI=20% per carrier
	输入电平			(dB)	-60		-22
	输入阻抗			(dB)		75
	RF反射损耗			(dBm)	8
	RF连接器				F-Female
	SAT-IF 输入连接器数量					4
通用特性	SNMP网管接口				RJ45
	通信接口				RS232
	供电		DC	(V)	90	220	265
	供电		AC	(V)	-30	-48	-72
	功耗			(W)			25
	工作温度			(°C)	-5		+65
	储存温度			(°C)	-40		+85
	工作相对湿度			(%)	5		95
	尺寸			(“)	19×14.5×1.75			(W)x(D)x(H)
